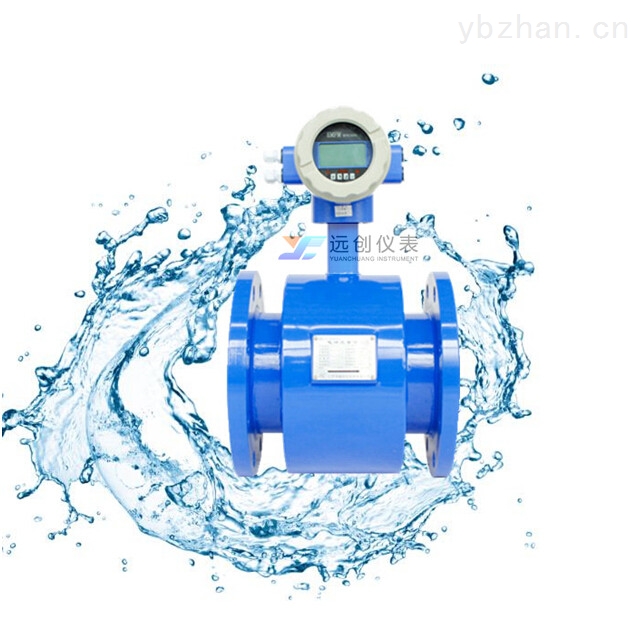

| YC-LDE系列卫生型卡箍电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。 产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内*流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反 流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
整机和传感器技术数据
转换器技术数据 | 电源 | 交流 | 85～265V，45～400Hz | | 直流 | 11～40V | | 锂电池 | | | 操作键和显示 | 按键式 | 4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；
3行LCD宽视角、宽温、带背光显示；
第1行显示流量值；
第2行显示流量单位；
第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 | | 磁键式 | 2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；
2行LCD宽视角、宽温、带背光显示：
第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
第2行：显示流量。 | | 内部积算器 | 正向总量、反向总量及差值总量。 | | 输出信号 | 单向模拟输出 | 全隔离，负载≤600D．(20mA时)；
上限：0～21mA可选，每档1mA；
下限：0～21mA可选，每档1mA；
正、反向流量输出方式编程。 | | 双向模拟输出 | 下限限制为。或4mA，其他同单向模拟输出。 | | 双向脉冲输出 | 两路输出分别对应正向和反向流量,频率0～800Hz,上限1～800Hz可选,每档1Hz；
方波或选定脉宽，选定脉宽上限2．5S，每档1ms；
无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 | | 双路报警输出 | 可报警(编程)高／低流量、空管、故障状态、正反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；
带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离) | | 数字通讯 | | RS232，RS485，HART |
衬里的选择进口保护法兰和接地法兰(或接地环)的选择 | 法兰种类 | 适 用 范 围 | | 接地法兰(或接地环) | 适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 | | 进口保护法兰 | 当介质有强磨损性时选用。 | 电极的选择 | 电极材料 | 耐蚀及耐磨性能 | | 不锈钢0Crl8Nil2M02Ti | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 | | 哈氏合金B | 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 | | 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fc＋、Cu＋下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 | | 钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋、Cu＋)时，则腐蚀大为降低。 | | 钽 | 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 | | 铂／钛合金 | 几乎能耐一切化学介质，但不适用于王水和铵盐。 | | 不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 | | 注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 |
YC-LDE-B系列卫生型卡箍电磁流量计仪表选型
◆量程范围确认
一般工业用防爆型流量计被测介质流速以2～4m/s为宜，在特殊情况下，zui低流速应不小于0.2m/s，zui高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计量程Q应大于预计zui大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。 |
