| 安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。 二、侧装远传型磁性翻板液位计工作原理：

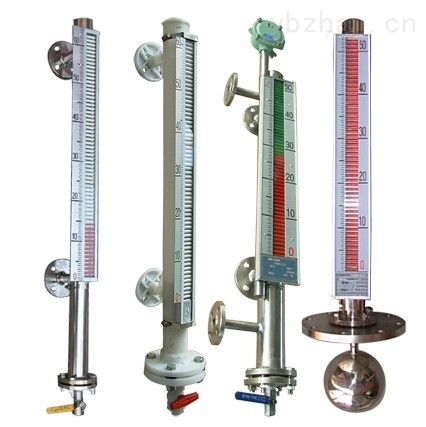

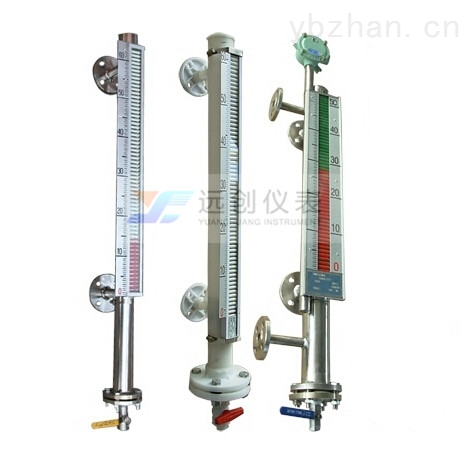

在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色（或银色翻为金色），以指示实际液面高度。 三、侧装远传型磁性翻板液位计特点： １、密封性强，不易渗透——本系列产品采用特殊接口处理，更适合液氨等高渗透场合使用 ２、耐高温、高压能力强——本系列产品zui大温度可大600℃,zui大压力可达25MPa ３、耐腐蚀能力——本系列产品采用不锈钢内衬PTFE工艺,使产品防腐能力* ４、可在低温场合使用——本系列产品采用特殊夹套工艺，零下200度场合也能应付自如 ５、信号远传能力强——本产品信号输出可为开关量、模拟量，可带HART协议 磁翻板液位计结构如下图所示:  四、侧装远传型磁性翻板液位计主要技术指标:
1、量程范围（mm）：299～80999
2、介质密度（g/cm3）：0.49～1.99
3、介质粘度： ≤0.019Pa.S
4、工作温度℃：-39.9～349.99
5、压力等级（MPa）：≤31.99
6、测量精度（mm）：≤±9.99
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP64.99
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：PN4.0 DN25 HG20593（侧装式） | YC-UHZ | 系列磁翻板液位计 | 规格系列型号 | | 1 | 磁翻板指示 | | | 2 | 磁翻板指示-远传输出 | | | a | 基本型 | | b | 保温型（夹套型） S防霜型 R电伴热型 | | c | 插入型 | | d | 耐腐型 | | e | 插入保温型 | | f | 插入耐腐型 | | g | 保温耐腐型 | | | 1 | 无报警 | | 2 | 带1只报警点 | | 3 | 带2只报警点 | | 4 | 带3只报警点 | | 5 | 带4只报警点 | | | 5 | 不锈钢 | 主体材质 | | 6 | 防腐铝 | | 7 | 钛 | | 8 | PVC | | 9 | 四氟包裹 | | | A | -40-0℃ | 工作温度 | | B | ≤80℃ | | C | ≤100℃ | | D | ≤150℃ | | E | ≤300℃ | | F | ≤350℃ | | G | ≤480℃ | | | a | 0.6 Mpa | | 实际工作压力 | | b | 1.0 Mpa | | | c | 1.6 Mpa | | | d | 2.5 Mpa | | | e | 4.0 Mpa | | | f | 6.3 Mpa | | | g | 10 Mpa | | | h | 16 Mpa | | | i | 22 Mpa | | | j | 32 Mpa | | | | | l | 介质比重(g/㎡） | | l | 测量长度 | | l | 输出信号 4-20mA… | |
